技術背景
油田的含油污泥主要來源于以下幾個方面：接轉站、聯合站的油罐、沉降罐、污水罐、隔油池的底泥，煉廠含油污水處理設施、輕烴加工廠，天然氣凈化裝置清除出來的油砂、油泥，鉆井、作業、管線穿孔而產生的落地原油及含油污泥。含油污泥的組成主要是油、泥和水，給環境造成危害的是油。 經污染源調查知，油田各接轉站、聯合站每年清沙量約在100萬噸左右，再加上落地原油回收后剩余的油泥，全油田每年至少產生150萬噸的油泥（沙）。油泥（砂）因?yàn)闆]有很好的處理辦法，一直是制約油區環保的“頑疾”。
油泥（砂）是一種原油中所含的油泥、油砂沉淀后形成的污染物，會對環境造成極大危害，油田每年為處理油泥砂花費大量的人力、物力和財力。此前，國內外對油泥砂的處理辦法主要采取填埋法、熱處理和生物處理。但是，填埋法容易造成地下水污染，熱處理設備成本太高，在日本一套日處理５０立方米的設備成本高達２億多元，而且容易產生二次污染。生物處理技術周期太長，需要１５－３０年的時間。
我公司結合國內外先進技術開發并研制出油泥焚燒爐一體化系統。使油田油泥污染得到徹底解決，油泥產生的煙氣經過脫硫處理達到國家煙氣排放標準，沒有二次污染，油泥燃燒產生的余熱作加熱鍋爐使用。
設計依據
一、廢氣物焚燒設備設計編寫依據：
1、國家環保總局GB18484-2001《危險廢物焚燒污染控制標準》2002-01-01實施
2、GB16297－1996 《大氣污染物綜合排放標準》
3、GB12348－90《中華人民共和國環境噪聲污染防治條例》
4、中華人民共和國國務院1998年實施的 《建設項目環境保護管理條例》
5、TJ36－1993工業企業設計衛生標準
6、GHZB1-1999地表水環境質量標準
二、設計基準：
1、廢棄物：化工廢渣，廢液
2、需要處理量：廢焦油：600Kg/h、污泥；400 Kg/h
3、燃燒反應原理
廢棄物中主要元素：C、H、O、Cl、S、P
燃燒室中的化學反應：
CXHYOZ + O2 → CO2↑ + H2O
CXHYClZ + O2 → CO2↑ + HCl↑+ H2O
CXHYSZ + O2 → CO2↑ + SO2↑+ H2O
P + O2 → P2O5
堿液除硫、氯、磷：
2HCl + Na2CO3 → 2NaCl + CO2↑ + H2O
SO2 + Na2CO3 → Na2SO3 + CO2↑
P2O5 + 3Na2CO3 → 2Na3PO4 + 3CO2↑
4、選址要求：
參照GHZB1中規定的地表水環境質量Ⅰ類、Ⅱ類功能區
三、排放指標：
1、排放指標：按照國家環保標準 GB18484-2001 《危險廢物焚燒污染控制標準》2002-01-01實施
|
序號 |
項目 |
單位 |
限值 |
備注 |
|
1 |
煙塵 |
mg/m3 |
≤100 |
|
|
2 |
煙氣 |
林格曼 |
一級 |
|
|
3 |
氮氧化物 |
mg/m3 |
≤500 |
|
|
4 |
一氧化碳 |
mg/m3 |
≤100 |
|
|
5 |
二氧化硫 |
mg/m3 |
≤400 |
|
|
6 |
氯化氫 |
mg/m3 |
≤100 |
|
|
7 |
二惡英類 |
0.5TEQng/m3 |
| |
|
8 |
噪聲 |
db |
≤85 |
焚燒區周圍環境1米處 |
注：帶有阻燃性物質和鹵化物的廢棄物需另行設計
2、運行指標
a、焚燒能力：廢焦油渣600Kg/h、污泥400 Kg/h
b、投料方式：螺旋輸送自動進料
c、點火方式：自動點火
d、采用燃料：發生爐煤氣
e、取灰方式：自動
f、爐內壓力：采用負壓設計，不逆火
g、設計熱值：2000-3000kcal/kg
h、焚燒溫度：一次600-900℃ 二次900-1200℃
i、煙氣停留時間：≥2秒
3、焚燒爐環境保護技術指標：
a、噪聲： ≤85db(A) (距離1m)
b、臭氣濃度： ≤2000無量綱
c、殘留物含致病菌： 無
d、熱灼減率： ＜5%
4、安全指標
a、焚燒爐燃燒器設有安全保護裝置，燃燒器啟動不正常時，安全保護裝置自動切斷燃?xì)夤⿷?yīng)
b、焚燒爐停止運轉前，（正常停和安全程序的停爐）設有燃燒室冷卻程序，溫度下降到設定值時，冷卻程序結束，焚燒爐停止工作
c、本設備設置有漏電保護裝置，在溫度為40度、相對濕度為85%時，電器回路絕緣電阻大于2MΩ，并能承受1min工頻（50Hz）、電壓1500V的實驗電壓，各部件定位準確，連接可靠，控制柜與各設備之間的連接線裝有金屬軟管
d、水、氣路都經過密封試壓實驗，無泄露現象
裝置組成
一、焚燒爐裝置包括以下設備：
煤氣發生爐、旋轉爐本體、二次燃燒兼集塵器、G-G翅片熱交換、G-L列管式熱交換裝置、噴淋吸收塔、霧水分離器、引風機、彎頭、方接圓、煤氣燒嘴及輸送管路系統、空氣壓縮機及輸送系統、溫控型燃燒器、風機及供風系統、燃燒室溫度自動控制系統、電控系統、堿液泵、自動投料裝置、自動出灰裝置、煙囪及其它控制閥及管路，操作平臺及爬梯、連接件、支撐件及緊固件等。

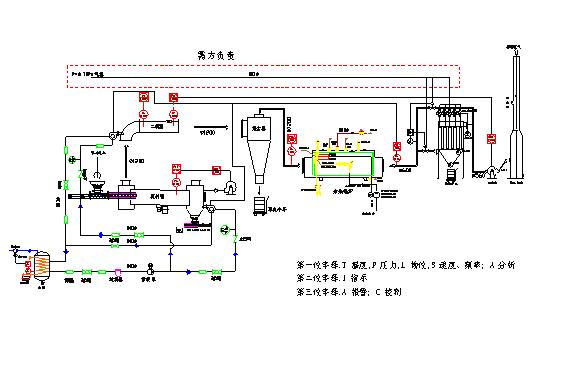

二、工藝流程及說明：
污泥進料及廢焦油進料系統+旋轉窯爐本體+二次燃燒兼集塵器+G-G熱交換+G-L熱交換+ 噴淋吸收塔+霧水分離器+排風機+獨立煙囪
固體廢棄物由自動進料裝置定量連續送入旋轉窯燃燒室，由點火電極點燃煤氣，同時開啟螺旋輸送系統系統、將污泥和焦油渣送入爐本體內焚燒，回轉窯焚燒爐是在圓柱形金屬殼內砌筑保溫磚，水平安放稍有傾斜，通過爐體整體轉動達到均勻混合并沿傾斜角度向出料端移動，本焚燒爐采用煙氣逆向式設計，這樣整個爐膛分為干燥段、自燃段和焚燒段，且有利于促進煙氣、污泥、焦油的混合及接觸，增加其燃燒效率，適用于濕度大、可燃性低的污泥，燃燒火焰以2-3米/秒的速度沿燃燒筒旋轉，并以2-3米/秒的速度沿筒體做軸向運動，根據燃燒3T（溫度、時間、渦流）原理在爐本體燃燒室內充分氧化、熱解、燃燒。殘留的廢氣進入二次燃燒兼集塵室進行高溫氧化，徹底破解難以分解的化合物，同時對煙氣進行集塵，除去大顆粒粉塵后進入G-G翅片熱交換對補氧空氣進行預熱再引入爐內節省運行成本，然后在進入G-L熱交換器，回收大量熱水后，煙氣進入噴淋洗滌裝置，利用堿液對煙氣進行洗滌去除酸性有害氣體和小顆粒粉塵達到：無毒、無煙、無害、無臭完全燃燒之效果，經霧水分離后由排風機將處理后達標的氣體引進煙囪排入大氣層�；以勺詣映龌移髋懦龊笥扇斯h選后掩埋。
三、設備優點說明：
a、旋轉爐本體
①旋轉爐設計有連續投料和間歇投料的方式，針對不同的處理物現場調試控制，裝置有自動出灰器可連續出灰，從而提高了運行效率。
②合理的設計可以使空氣在爐本體燃燒室內形成渦流，延長的效滯留時間。爐膛焚燒段溫度維持在600℃～900℃焚燒可將廢棄物內有機物充分氧化，使其燃燒與焚毀去除率達99.9%以上，并有效控制臭氣及氮氧化物產生。爐內容積大，爐負荷大于25萬大卡，足夠應付各種熱值廢棄物之混燒，適用范圍廣且穩定。設計負壓燃燒，不逆火，避免有害氣體外泄，操作安全可靠�；剞D(zhuǎn)式設計，略有傾斜，并內置括板，使廢棄物邊焚燒邊攪拌，避免廢棄物僅表面焚燒導致燃燒不完全。
③安全性高—設有啟動前有不排掉易爆氣體就不能點火之功能，以防氣爆：設計有殘燒定時裝置，以確保爐內無殘存的可爆氣體，系統帶有紫外線光敏管檢測，一旦發生熄火或點火失敗，立刻快速自動切斷氣路，安全可靠。警報系統完備，整個運行系統在儀表監控下操作。
④爐體耐火磚及壽命--選用高驢質量耐火磚，耐高溫，同時可抗強堿及混合酸，耐腐蝕，使用壽命長。
⑤無二次污染-采用多段送風系統，可降低燃燒過程中排放的NOX為目前廢液燃燒技術中降低NOX污染的最佳技術
b、本煤氣燒嘴要有嘴前供風管道系統及配置、嘴前燃?xì)夤艿老到y(tǒng)及配置、爐前點火控制系統及配置和溫度顯示控制,煙道檢測系統等組成，保證連續安全可靠的運行。
c、風系統由低噪音高壓風機輸送入風箱，空氣通過特殊的噴風咀多段供入爐本體燃燒室，提供燃燒所需空氣量，對有機物質的破壞可達99%以上。
d、二次焚燒兼集塵器
采用耐高溫澆鑄料，確保焚燒所需溫度（≥1300℃），對旋轉窯未能燃盡的廢氣進行高溫氧化，保障達標排放，本集塵器的設計采用了高效低阻力的旋風集塵裝置、與國內現有的集塵器相比具有大流量、高流速、低阻力的特點，除塵率高。
e、G-G熱交換
采用翅片換熱器，體積小，傳熱系數高，對補氧空氣進行預熱，
大大減少了運行成本。
g、G-L熱交換
采用立管式水冷熱交換，迅速降低煙氣溫度，確保后道設備的使用壽命，同時回收大量熱水。
h、噴淋滌裝置
采用高壓液體經特殊噴嘴噴灑，內襯防腐材料。經集塵器殘留的有害氣體由塔底進入，氣體分布后和塔內的填料與工業堿溶液逆流接觸，有效的將殘留氣態的污染物進行洗滌，將凈化的氣體除沫后由塔頂排出。
i、溫控系統
本系統采用PC設計通過對爐本體出口煙氣溫度傳感器信號的采集及燃燒上下限溫差的設定，既能顯示各點溫度以觀測爐內燃燒情況，也能閉合調節燃燒的配合。
j、電控系統
包括電源指示、電源電壓檢知、警報系統、殘燒定時裝置、電磁閥的開關及自動與手動切換調節裝置等，操作自動化程度高，安全性好。
h、綜上所述，采用此項技術，運行成本低，燃燒過程中絕無黑煙，并可回收熱水供工廠使用，具有很好的經濟及環境效益。
